G60系列连接器是一款针对外螺纹专用的快速密封连接器,广泛适用于各种仪器 / 仪表,家电,空调行业的运行测试,如热水器的点火测试,仪表的压力测试,空调外机装配过程中的冷媒充注等。使用方法简单,手持轻推即可完成连接,是外螺纹连接 / 测试方案的最佳选择。
外螺纹连接方案
* 端面密封圈,易于更换
* 推拉式操作,简单,可靠
* 流量无损,高效测试
* 安全标识,保证生产

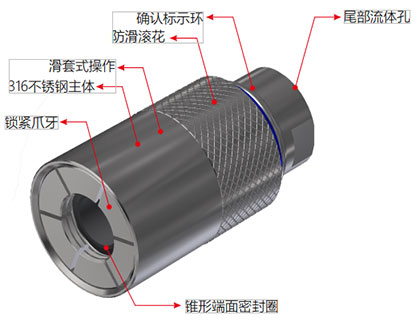

G60 系列快速连接器的特性
1, 滑套式操作
操作简单,轻轻一推即可完成螺纹连接,壳体外有网纹滚花,增加手持摩擦力便于操作
2, 端面密封
密封可靠,承压极限高,密封圈易于更换,便于维护
3, 316 不锈钢结构
力学性能优秀,坚固,耐磨,能极大延长接头使用寿命
4, 直通式设计
最大化保证流量,减小对运行测试的影响
5, 安全标识环
到位确认标识,保障连接器工作正常
最大操作压力 | 从真空到50Bar(UHP版本2500Bar) |
密封范围 | 1/8"-2" |
最小插入深度 | 25mm |
流量接口 | G1/8-G3/4 |
主体材料 | 316不锈钢,铝合金,尼龙 |
主密封圈材质 | 氯丁橡胶,丁腈橡胶 |
内部密封圈材质 | 丁腈橡胶 |
操作温度 | -20℃-120℃ |
G60 系列快速连接器型号:

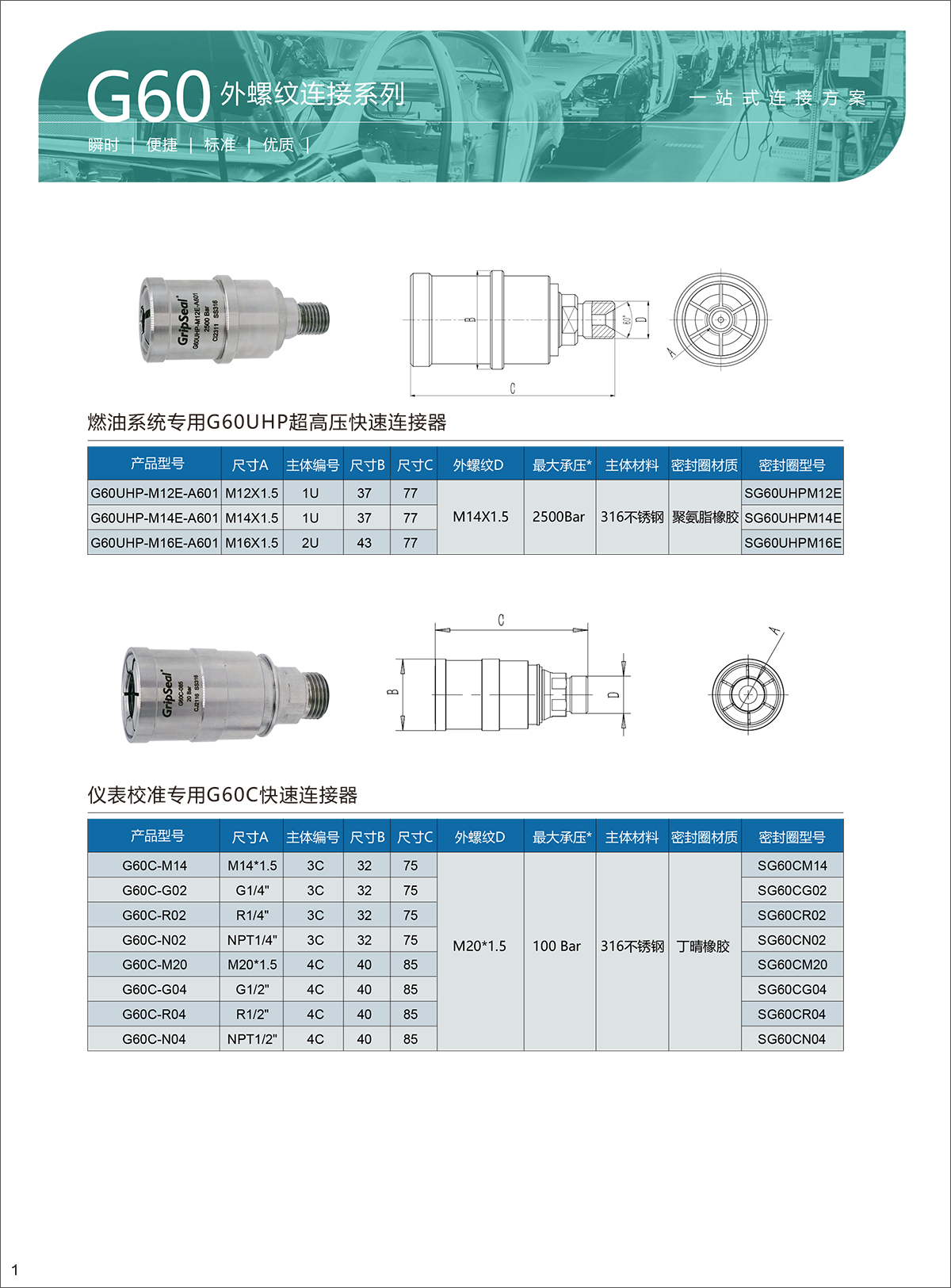

燃油系统专用G60UHP超高压快速连接器

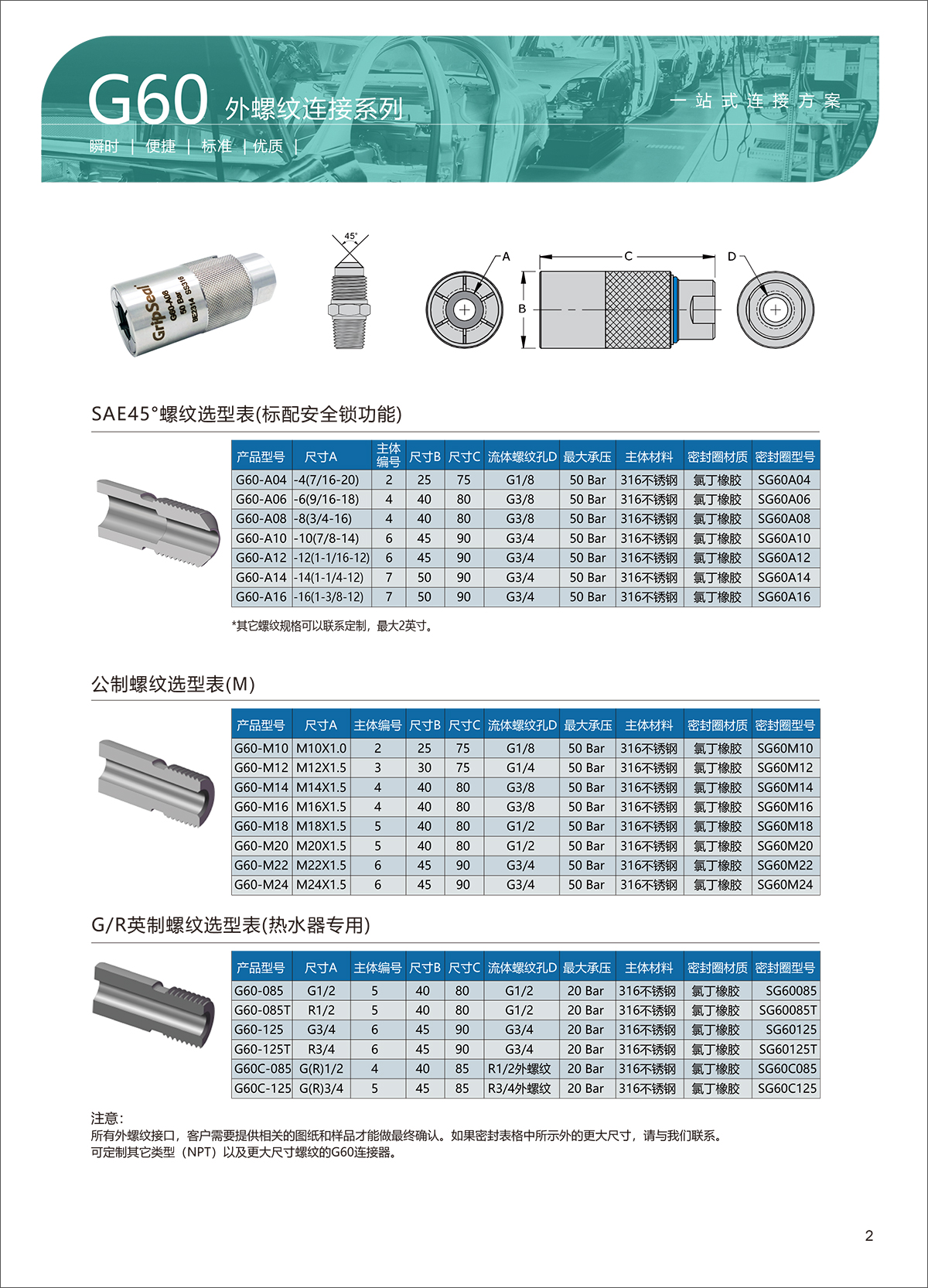

SAE45°螺纹选型表(标配安全锁功能)

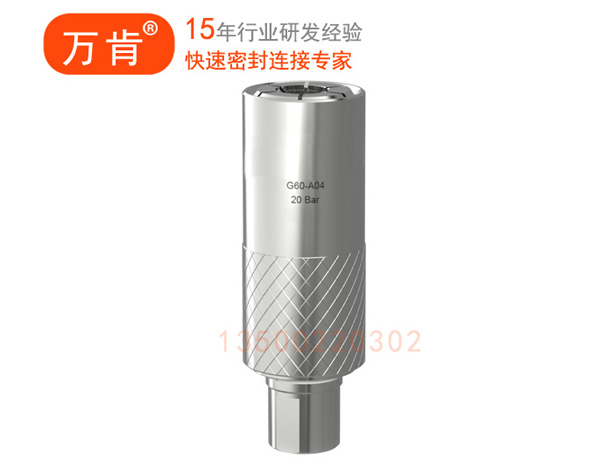

G60-A04、 G60-A06、G60-A10、G60-A14、G60-A05、G60-A08、G60-A12、G60-A16
公制螺纹选型表(M)
G60-M10、G60-M14、G60-M18、G60-M24、G60-M12、G60-M16、G60-M22、G60HP-M20E
G/BSPT螺纹选型表(热水器专用)

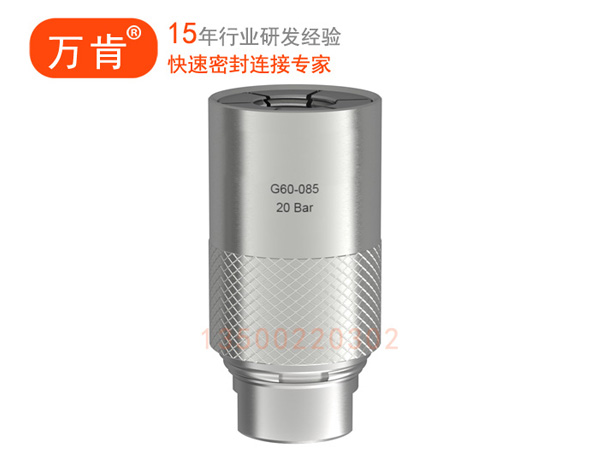

G60-085、G60-125T、G60-085T、G60C-085、G60-125、G60C-125
仪表行业专用
G60C-M14、G60C-R02、G60C-M20、G60C-R04、G60C-G02、G60C-N02、G60C-G04、G60C-N04

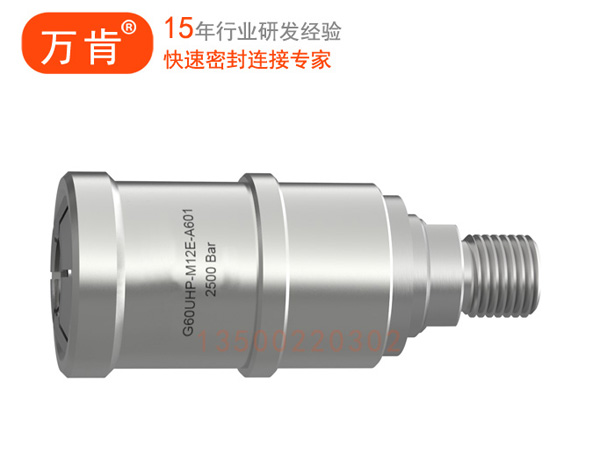

G60UHP超高压连接器
G60UHP-M12E-A601、G60UHP-M14E-A601、G60UHP-M16E-A601
