冷却水管密封接头
  • G10系列(管外径快速密封)泄漏测试接头
  • G10系列(管外径快速密封)泄漏测试接头
  • G10系列(管外径快速密封)泄漏测试接头
  • G10系列(管外径快速密封)泄漏测试接头

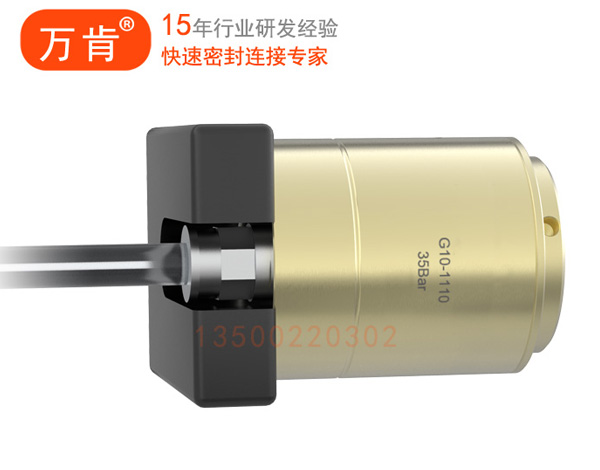

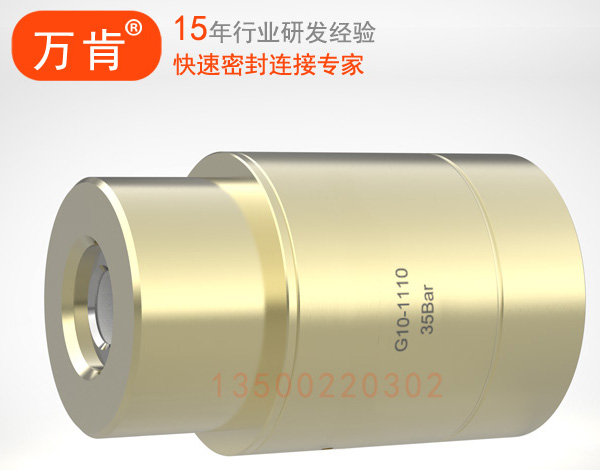

G10系列(管外径快速密封)泄漏测试接头
G10系列气动快速密封连接器,使用气压来胀紧密封圈,与几乎任何类型的连接口建立内部气密连接,非常适合高产量自动化生产测试。

G10系列气动快速密封连接器(工业检漏快速接头,使用气压来胀紧密封圈,与任何类型的连接口建立内部气密连接,非常适合高产量自动化生产测试。

全自动化外径连接方案
* 通过更有效的测试,降低整体的制造成本
* 通过高集成自动化测试,最大化提升产量能力
* 消除因失败测试导致的浪费
* 改善整个测试工序的稳定

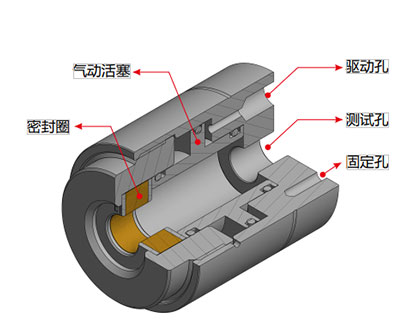

G10系列快速连接器的特性
1, 气压驱动

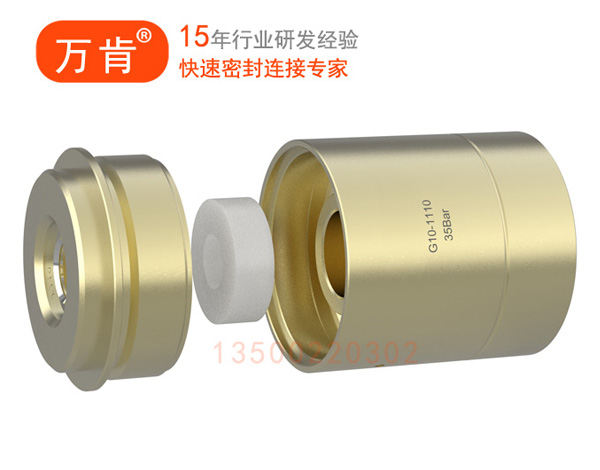

通过尾部驱动孔进气来推动内置活塞挤压密封圈实现胀紧密封
2, 自动化操作
通过尾部2个固定孔,可以将连接器固定在任何执行件上,实现自动化操作,且精准,可靠
3, 测试孔
直通型设计,对流量无影响。G螺纹测试孔,符合国内标准
4, 无损伤操作
密封圈夹紧接触,对测试件表面不会有任何损伤

最大操作压力 从真空到35Bar
最小插入深度 1,2号主体:15mm,3,4号主体:30mm
流量接口 G1/8;G1/4;G1/2螺纹孔
主体材料 铝合金或不锈钢
主密封圈材质 氯丁/硅橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃


G10系列通过使用气压驱动来挤压内部的密封圈,创造一个适用于各种管件的无泄漏外部连接,G10连接器正是进行气密性测试和功能测试的理想选择。

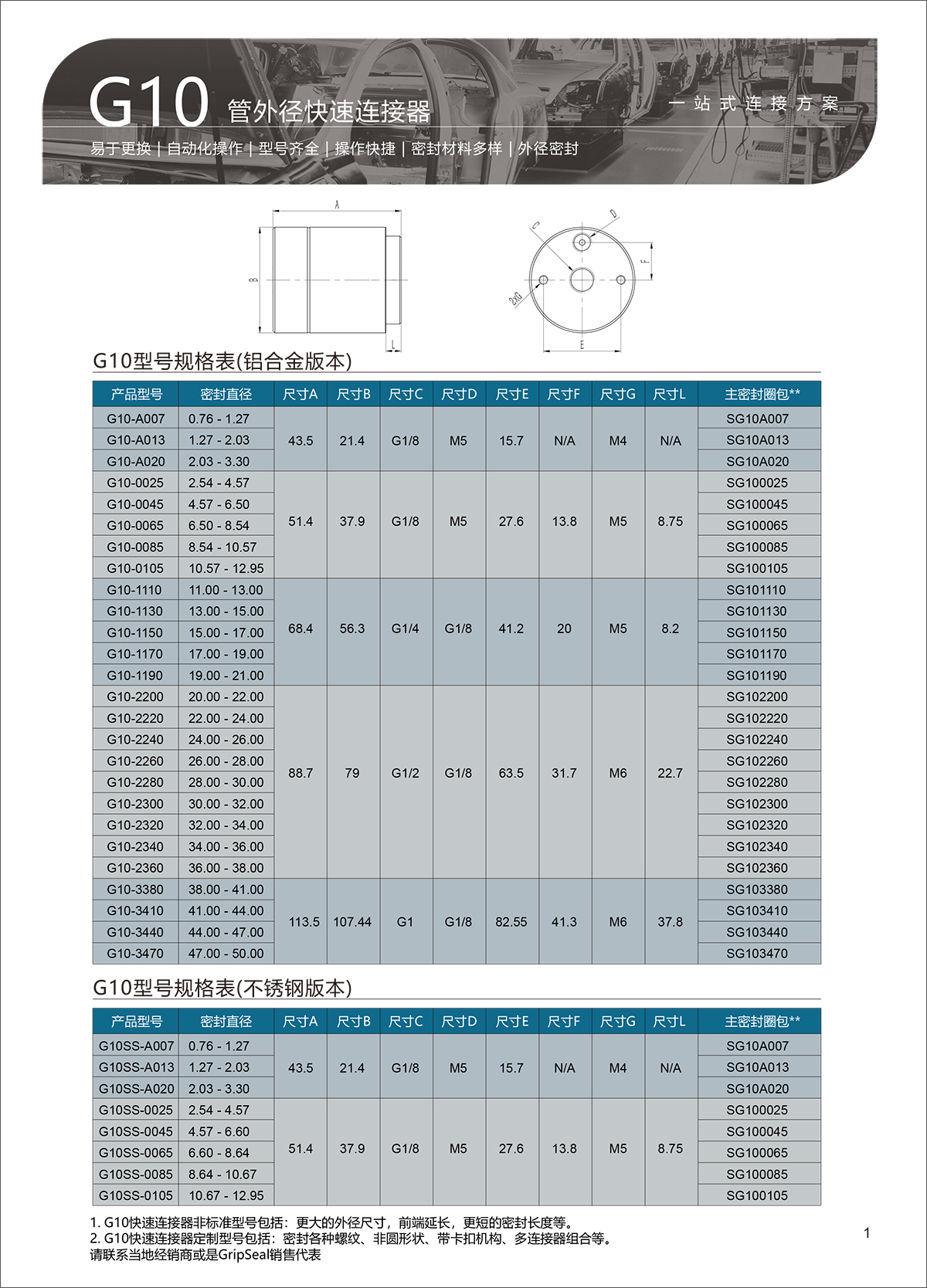

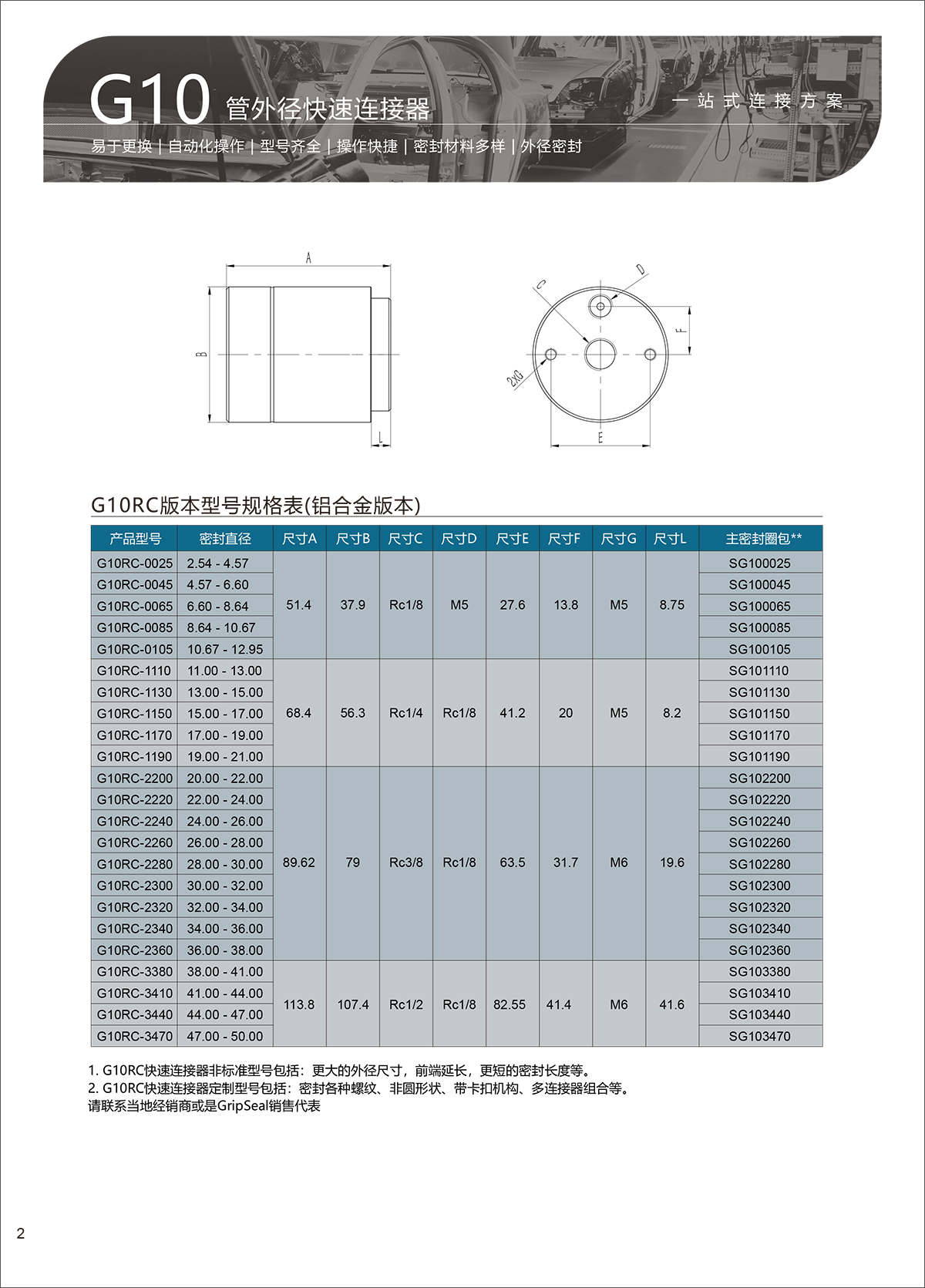

G10 系列快速连接器型号:
G10Pro-BXXX-LYY-Dn G10Pro 智能连接器
G10-BXXX-LYY-Dn G10 连接器
G10SS-BXXX-LYY-Dn G10SS 不锈钢连接器
B-主体大小(A/0/1/2/3)
XXX- 密封产品外径 OD 最小值(0.1mm)
LYY- 前端延长版本,适合一些位置冲突的地方
Dn- 定制版本,n(1-9)

G10Pro 智能连接器:
G10Pro-0025、G10Pro-0045、G10Pro-0065、G10Pro-0085、G10Pro-0105、G10Pro-1110、G10Pro-1130、G10Pro-1150、G10Pro-1170、G10Pro-1190、G10Pro-2200、G10Pro-2220、G10Pro-2240、G10Pro-2260、G10Pro-2280、G10Pro-2300、G10Pro-2320、G10Pro-2340、G10Pro-2360

G10SS 快速连接器(不锈钢材质):
G10SS-A007、G10SS-A013、G10SS-A020、G10SS-0025、G10SS-0045、G10SS-0065、G10SS-0085、G10SS-0105

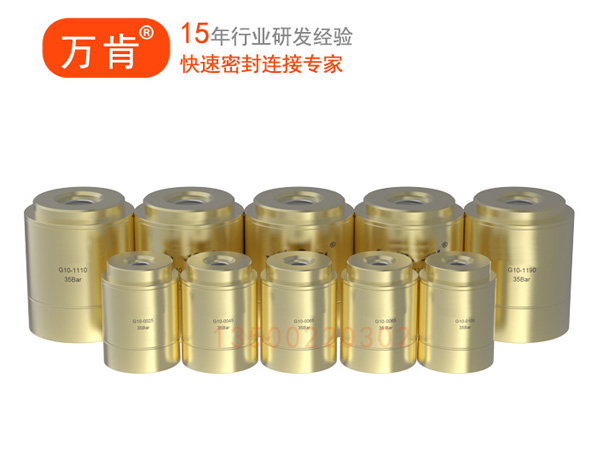

G10 快速连接器(铝合金材质):
G10-A007、G10-A013、G10-A020、G10-0025、G10-0045、G10-0065、G10-0085、G10-0105、G10-1110、G10-1130、G10-1150、G10-1170、G10-1190、G10-2200、G10-2220、G10-2240、G10-2260、G10-2280、G10-2300、G10-2320、G10-2340、G10-2360、G10-3380、G10-3410、G10-3440、G10-3470

定制需求:插入深度/缩小体积/前端延长/异性管径/多个连接器 组合等
